截止阀简介
截止阀主要起到切断管路介质的作用。与闸阀相比，调节性能较好，开启高度小，关闭时间短，制造与维修方便，密封面不易磨损、擦伤，密封性能较好、使用寿命长；截止阀的阀体结构设计比较曲折，因此流阻大，能量消耗大；截止阀应用：适用于蒸汽、油品等介质，不宜用于黏度较大、带颗粒、易结焦、易沉淀的介质。中、高压截止阀，大口径截止阀可采用平衡式结构，截止阀的延伸产品-节流阀，通过改变流道截面控制介质的压力和流量，除启闭件采用流线圆锥型，其他大部分均与截止阀相同。
产品特点
水封式截止阀实用于火力电站回水冷凝系统及石油、化工请求与大气隔离的系统管道上，具备以下结构特点：
1、SJ41H水封截止阀按GB12235尺度设计制作，结构新奇，造型雅观。
2、填料函设计成水密封结构，接进0.6～1.6Mpa的水填料，摩擦力小，密封性能好，能使系统与大气隔离，保证良好的气密封。
3、阀杆经调质及表面氮化处理，有良好的抗腐化性，抗擦伤性和耐磨性。
4、结构紧凑，把持机动，检验方便，应用寿命长。
技巧参数
|
型号
|
DS/J61H-25
|
DS/J61H-40
|
DS/J61H-64
|
|
|
工作压力（MPa）
|
2.5
|
4.0
|
6.4
|
|
|
实用温度（℃）
|
≤425
|
|||
|
实用介质
|
水、蒸汽、油品、非腐化性气体
|
|||
|
材料
|
阀杆
|
1Cr13或2Cr13
|
||
|
阀体、阀盖、支架
|
WCB25
|
|||
|
闸板、阀瓣、密封面
|
Cr13型不锈钢或硬质合金
|
|||
|
阀座密封面
|
不锈钢
|
|||
|
阀杆螺母
|
铝青铜
|
|||
|
填料
|
柔性石墨
|
|||

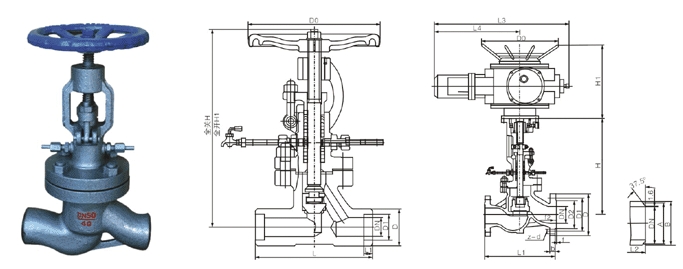

水封式截止阀的外形尺寸和连接尺寸，请接洽我们索取。
