蝶阀结构分类原理，蝶阀的应用非常广泛．

（1）蝶阀

蝶阀是用圆盘式启闭件往复回转90度左右来开启、封闭和调节流体通道的一种阀门。蝶阀不仅结构简略、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，把持简便、敏捷，并且还可同时具有良好的流量凋节功效和封闭密封特征，是近十几年来发展最快的阀门品种之一。特别是在美、日、德、法、意等产业发达国家，蝶阀的应用非常广泛．其应用的品种和数目仍在持续扩大，并向高温、高压、大口径、高密封性、长寿命、精良的调节特征以及一阀多功效方向发展，其可靠性及其他性能指标均达较高程度，并已部分代替截止阀、闸阀和球阀。随着蝶阀技巧的提高。在可以预感的短时间内，特别是在大中型口径、中低压力的应用范畴，蝶阀将会成为主导的阀门情势。
原始的蝶阀是一种简略的，且封闭不严的挡板阀．通常在水管路系统中作为流量调节阀和阻尼阀应用。
随着防化学腐化的合成橡胶在蝶阀上的利用，蝶阀的性能得以提高。由于合成橡胶具有耐腐化、抗冲蚀，尺寸稳固，回弹性好，易于成形，本钱低廉等特点，并可根据不同的应用请求选择不同性能的合成橡胶，以满足蝶阀的应用工况条件，因而被广泛用于制作蝶阀的衬里和弹性阀座。
由于聚四氟乙烯PTFE具有耐腐化性强、性能稳固、不易老化、摩擦系数低、易于成形、尺寸稳固，并且还可通过填充、添加适当材料以改良其综合性能，得到强度更好、摩擦系数更低的蝶阀密封材料，克服了合成橡胶的部分局限性，因而以聚四氟乙烯为代表的高分子聚合材料及其填充改性材料在蝶阀上得到了广泛的利用，从而使蝶阀的性能得到更进一步的提高，呈现了温度、压力范畴更广，密封性能、应用寿命更长的蝶阀。
为满足高低温度、强冲蚀、长寿命等产业利用的应用请求，近十几年来，金属密封蝶阀得到了很大的发展。随着耐高温、耐低温、耐强腐化、耐强冲蚀、高强度合金材料在蝶阀中的利用，使金属密封蝶阀在高低温度、强冲蚀、长寿命等产业范畴得到了广泛的利用，呈现了大口径9750mm、高压力2.2kN/cm2、宽温度范畴-102～606℃的蝶阀，从而使蝶阀的技巧达到一个全新的程度。
由于盘算机帮助设计CAD和盘算机帮助制作CAM以及柔性制作系统FMS在阀门行业的利用，使蝶阀的设计与制作达到了一个全新的程度。不但全面改革了阀门的设计盘算方法，减轻了专业技巧职员沉重的重复性惯例设计工作，使技巧职员有更多的精力用于改良产品的技巧性能和新产品的研究开发，缩短了周期、提高了劳动生产率。特别是在金属密封蝶阀范畴，由于CAD/CAM的利用，呈现了由CAD设计，并由cAM数控加工制作的三维密封副，使阀门在启闭过程中密封面无任何挤压、擦伤、磨损，从而使蝶阀的密封性和应用寿命成数目级提高。
蝶阀在完整开启时，具有较小的流阻，当开启在大约15°至70°之间时，又能进行敏锐的流量把持，因而在大口径的调节范畴，蝶阀的利用非常广泛，并将逐步成为主导阀型。
由于蝶阀阀板的运动带有擦拭性，故大多数蝶阀可用于带悬浮固体颗粒的介质，根据密封件的强度也可用于粉状和颗粒状介质。
3.2.2蝶阀的分类
蝶阀的种类很多，并且有多种分类方法。
1．按结构情势分类
1 中心密封蝶阀
2 单偏心密封蝶阀
3 双偏心密封蝶阀
4 三偏心密封蝶阀
2．按密封面材质分类
1 软密封蝶阀
1密封副由非金属软质材料对非金属软质材料构成。
2密封副由金属硬质材料对非金属软质材料构成。
2金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
3．按密封情势分类
1强迫密封蝶阀。
1弹性密封蝶阀。密封比压由阀门封闭时阀板挤压阀座，阀座或阀板的弹性产生。
2外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
2充压密封蝶阀。密封比压由阀座或阀板上的弹性密封元件充压产生。
3主动密封蝶阀。密封比压由介质压力主动产生。
4．按工作压力分类
1真空蝶阀。工作压力低于尺度大气压的蝶阀。
2低压蝶阀。公称压力PN≤1.6MPa的蝶阀。
3中压蝶阀。公称压力PN为2.5∽6.4MPa的蝶阀。
4高压蝶阀。公称压力PN为10.0∽80.OMPa的蝶阀。
5超高压蝶阀。公称压力PN>100MPa的蝶阀。
5．按工作温度分类
1高温蝶阀。t>450℃的蝶阀。
2中温蝶阀。120℃
3常温蝶阀。-40℃
4低温蝶阀。-100℃
5超低温蝶阀。t≤-100℃的蝶阀。
6．按连接方法分类
1对夹式蝶阀
2法兰式蝶阀
3支耳式蝶阀
4焊接式蝶阀

（2）蝶阀密封原理-中线蝶阀
蝶阀的密封原理

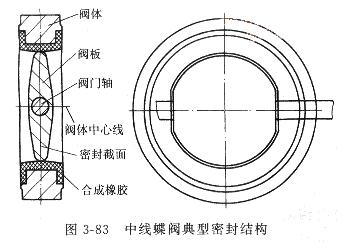

1．中线蝶阀的密封原理 中线蝶阀的典范密封结构如图3-83所示。
其密封原理为，阀板加工时保证其密封面具有合适的表面粗糙度值，合成橡胶阀座在模压成形时形成密封面合适的表面粗糙度值。阀门封闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形而形成弹性力作为密封比压保证阀门的密封。
门的密封。

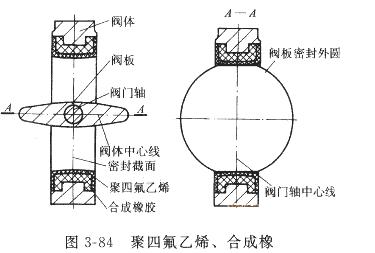

图3-84所示密封结构采用了聚四氟乙烯、合成橡胶构成复合阀座。其特点在于阀座的弹性仍然由合成橡胶供给并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特征，采用聚四氟乙烯作为阀座密封面材料，从而使蝶阀的寿命得以提高。

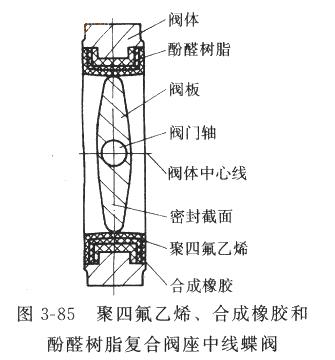

图3-85所示密封结构采用了聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座，使阀座在具有弹性的同时强度更好。
图3-86所示密封结构，为在图3-84密封结构基础上将阀板用聚四氟乙烯全包覆，使蝶阀具有抗腐化性。
