闸阀简介
闸阀是一种常见的截断阀，主要用来接通或截断管路中的介质。闸阀的闸板具有两面密封，运动方向与介质流向垂直，闸阀大多是通过外力强制压向阀座，以达到密封要求。闸阀应用按内部结构可分为：楔式单闸板式、弹性闸板式、双闸板式、平行闸板式。也可分为：明杆闸阀和暗杆闸阀。常用于常开、常闭场合，具备流阻小、适用范围广、不受介质流向限制、适合制成大口径的阀门等优点；也有密封面磨损后不宜修理、外形尺寸高，开闭时间长、不适用调节介质流量等缺点。
◆产品用途

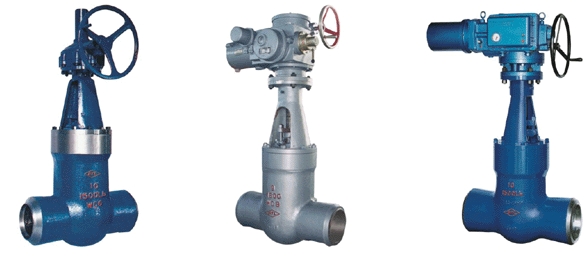

电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
◆产品结构特点
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动
◆主要零部件材料
|
零件名称
|
材料牌号
|
|||
|
阀体
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
闸板
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
阀座
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
阀杆
|
1Cr17Ni2
|
1Cr17Ni2
|
SUH600
|
SUH600
|
|
20Cr1Mo1V1A
|
20Cr1MoVA
|
|||
|
阀盖
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
WCB
|
WC1
|
WC6
|
WC9
|
|
|
填料
|
增强柔性石墨
|
|||
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
||
|
密封环
|
S软钢(增强柔性石墨)
|
S软钢
|
F软钢
|
|
|
空杆螺母
|
45(ZCuZn25A16Fe3Mn3)
|
|||
|
适用温度
|
≤425℃
|
≤450℃
|
≤540℃
|
≤570℃
|
电站闸阀的外形尺寸和连接尺寸，请联系我们索取。
