衬氟阀、衬胶阀作用
衬氟阀、衬胶阀是对阀体内介质所能达到的地方全部采用衬里工艺，内衬材料一般采用FEP（F46）和PCTFE（F3）等氟塑料，可以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管路，不各种不锈钢材质的阀门具有经济性，但衬氟阀门受温度的局限比较大（只适用于摄氏-50℃～150℃之间的介质），能够制作内衬氟塑料的阀门有：衬氟蝶阀、衬氟球阀、衬氟截止阀、衬氟隔膜阀、衬氟闸阀、衬氟旋塞阀、衬氟止回阀、衬氟视盅等。
一、用处
直通式隔膜阀专用于把持非腐化性或一般腐化性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、实用于不同工作温度和液体管路。
实用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
二、材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁
三、测试
衬里层：电火花检测
实验与检验按BS6755尺度
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
四、结构特点
隔膜阀是一种特别情势的截断阀：
1.弹性密封的开闭件，确保没有内漏；
2.流线型的流道，使得压力丧失小；
3.没有填料函，因此没有外漏；
4.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质腐化;
5.隔膜可调换，保护用度低；
6.衬里材料的多样性，可实用于各种介质，并具有强度高、耐腐化性能好的特点。

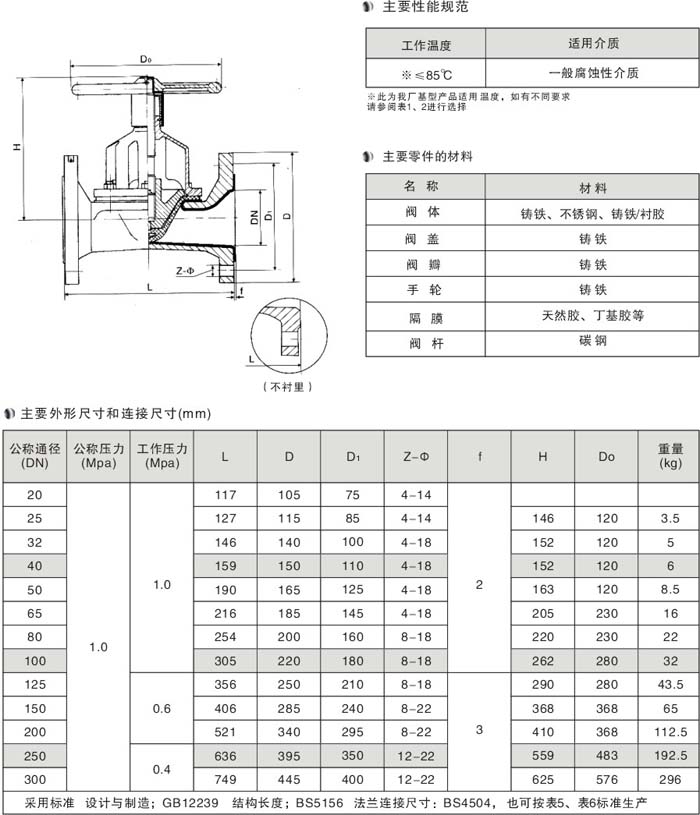

直通式隔膜阀的外形尺寸和连接尺寸，请接洽我们索取。
