衬氟阀、衬胶阀作用

　　衬氟阀、衬胶阀是对阀体内介质所能达到的地方全部采用衬里工艺，内衬材料一般采用FEP（F46）和PCTFE（F3）等氟塑料，可以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管路，不各种不锈钢材质的阀门具有经济性，但衬氟阀门受温度的局限比较大（只适用于摄氏-50℃～150℃之间的介质），能够制作内衬氟塑料的阀门有：衬氟蝶阀、衬氟球阀、衬氟截止阀、衬氟隔膜阀、衬氟闸阀、衬氟旋塞阀、衬氟止回阀、衬氟视盅等。

当前位置衬氟阀门、衬胶阀门 >> 气动衬胶、衬氟塑料隔膜阀（常闭式）

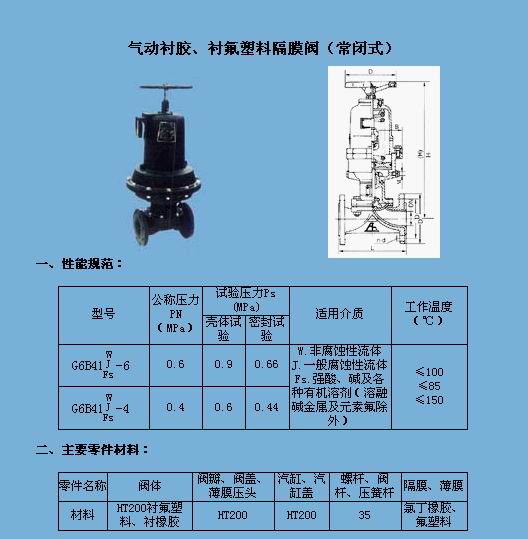

气动衬胶、衬氟塑料隔膜阀（常闭式）

常闭式气动衬胶隔膜阀采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特征而定期调换。

隔膜阀的特点如下：

最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐化，省往了填料密封结构，且不会产生介质外漏。1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特征而定期调换。 2、受隔膜材料限制，隔膜阀实用于低压和温度相对不高的场合。 3、隔膜阀按结构情势可分为：屋式隔膜阀、直流式隔膜阀、截止式隔膜阀、直通式隔膜阀、闸板式隔膜阀和直角式隔膜阀六种；连接情势通常为法兰连接；按驱动方法可分为手动、电动和睦动三种，其中气动驱动又分为常开式、常闭式和往复式三种。气动衬胶隔膜阀 （常闭式）性能规范

型号
公称压力PN（MPa）
实验压力Ps（MPa）
实用介质
工作温度（℃）
壳体实验
密封实验
EG6B41wJ-6
0.6
0.9
0.66

W.非腐化性流体J.一般腐化性流体Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）

≤100
≤85
≤150
EG6B41wJ-10
0.4
0.6
0.44
EG6B41wJ-16
1.6
2.4
1.76



零件名称

阀体 阀瓣、阀盖、薄膜压头 汽缸、汽缸盖 螺杆、阀杆、压簧杆 隔膜、薄膜
材料 HT200衬氟塑料、衬橡胶 HT200 HT200 35 氯丁橡胶、氟塑料

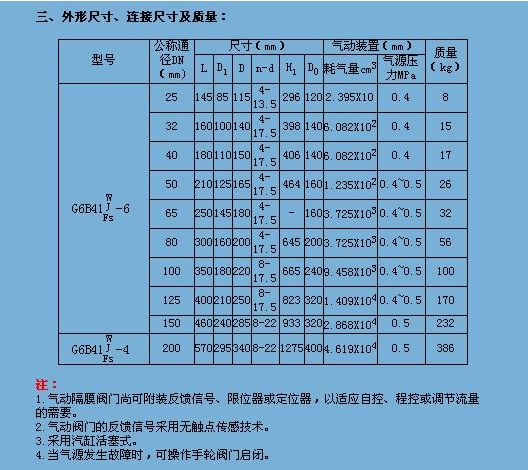

气动衬胶、衬氟塑料隔膜阀（常闭式）的外形尺寸和连接尺寸，请接洽我们索取。
