蝶阀作用

　　蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。 　　随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。

当前位置蝶阀 >> 偏心法兰式蝶阀

偏心法兰式蝶阀

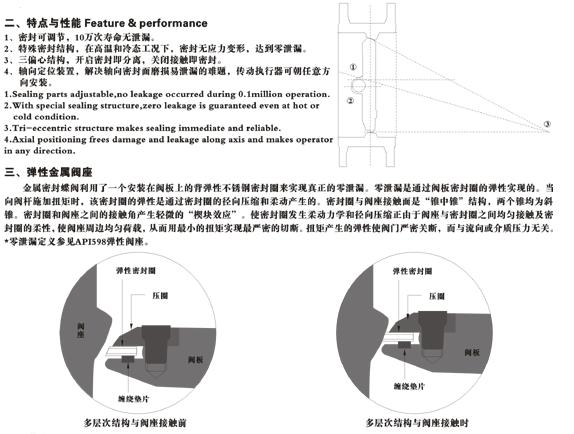

三偏心结构阐明

　　一般的蝶阀为单偏心或双偏心结构，双偏心结构是在设计时将轴偏离密封面中心线，形成第一个偏心；轴微偏心离管路中心线，形成第二个偏心。偏心的目标在开使阀体板开至大约20°之后，阀座与密封圈之间脱离，从面减少磨擦。
三偏心金属密封蝶阀(偏心法兰式蝶阀)在原有基础上增加了一个奇特的偏心（第三个偏心-斜锥），不仅利用了原有的凸轮效应，而且完整打消了90°行程中阀座与密封圈之间的磨擦。
第1个偏心:轴微偏离管路及阀门中心线，这两个偏心的目标是在阀门开关行程中，赡养阀座与密封圈轴之间的磨擦。
第2个偏心:轴偏离密封面中心线
第3个偏心:从几何外形上使得阀座与密封圈在阀门全部开关行程中完整脱离。这一奇特的偏心组合，既利用了轮效应，又完整打消了磨擦，打消了磨损泄漏的艰苦。
　　 三偏心金属密封蝶阀优化了阀座与密封圈子之间的接触特点。尽大多数闸阀接触为3°~6°，在此范畴为锁定锥度范畴，会产生很高的密封扭矩和开启扭矩。
　　 三偏心金属密封蝶阀密封面的接触角大于锁定锥度范畴，从几何外形上排队了卡逝世的可能，从而确保阀门开关所需扭矩在阀门全部应用年限内不会产生很大的变更。

偏心法兰式蝶阀的外形尺寸和连接尺寸，请接洽我们索取。
