球阀作用
球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，球阀也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通型球阀则用于分配介质和改变介质的流向。球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
型号
Q641F-16-C气动球阀
25P
40R
气动球阀产品用处和特点
该球阀重要用于截断或接通管路中的介质，亦可用用于流体的调节与把持，它与其它阀类相比，具有以下一些长处。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期把持安稳机动。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封才能随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易损坏，且密封才能随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦丧失小，故球阀的应用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封损坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功效：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
履行机构
采用新型系列GT型气动履行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动履行器拔叉式传动，结构公平，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形雅观。
3、可在顶部、底部安装手动把持机构。
4、齿条式连接可调节开启角度、额定流量。
5、履行器可选带电讯号反馈唆使及各类附件以实现主动化把持。
6、IS05211尺度连接为产品的安装调换供给了方便。
7、两端调的节螺钉可使尺度产品在0°和90°有±4°的可调范畴。确保与阀门的同步精度。
履行尺度
1、设计与制作：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
双作用气缸
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主实验：JB/T 9092、API 598。
性能规范
|
公称通径mm
|
DN15-DN300
|
|||||
|
材料代号
|
C
|
P
|
R
|
|||
|
重要零件 |
阀 体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
||
|
球 体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
阀 杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
密封圈
|
加强聚四氟乙烯 对位聚苯
|
|||||
|
填 料
|
聚四氟乙烯 柔性石墨
|
|||||
|
实用工况
|
实用介质
|
蒸汽、水、油品
|
硝酸类
|
醋酸类
|
||
|
实用温度
|
-28℃ - 300℃
|
|||||
|
履行器
|
型 号
|
DA/SR系列、Gtd/GTE系列、QGSY系列等
|
||||
|
气源压力
|
0.4-0.7MPa
|
|||||

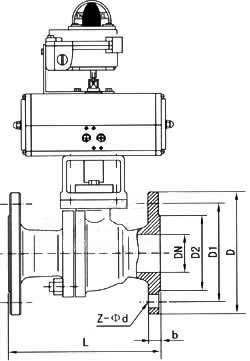

气动球阀的外形尺寸和连接尺寸，请接洽我们索取。
