球阀作用
球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，球阀也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通型球阀则用于分配介质和改变介质的流向。球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
型号
Q647气动固定球阀
带手动高压型气动固定球阀
气动固定球阀产品用处和特点
Q647型气动固定式球阀是新一代高性能球阀，实用于长输管线和一般产业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特别考虑，实用于各种腐化性和非腐化性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳固、应用寿命长，实用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特征，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用加强聚四氟乙烯镶进不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。高低阀杆均设有PTFE轴承，减少磨擦，把持省力，小轴底部没有调剂片，保证球与密封圈的接处地位。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。
性能规范
|
公称通径DN（mm）
|
50-1200
|
|||||
|
公称压力PN(MPa)
|
1.6
|
2.5
|
4.0
|
|||
|
公称压力
PS(MPa) |
强度实验
|
2.4
|
3.8
|
6.0
|
||
|
密封实验
|
1.8
|
2.8
|
4.4
|
|||
|
材料\材料代号
|
C
|
P
|
R
|
|||
|
主 要 零 件 |
阀 体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
||
|
球 体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
阀 杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
密封圈
|
加强聚四氟乙烯 对位聚苯 硬质合金
|
|||||
|
填 料
|
聚四氟乙烯 柔性石墨
|
|||||
|
适 用
工 况 |
实用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
||
|
实用温度
|
-28℃ - 300℃
|
|||||
|
履行器
|
型 号
|
AW/DA/SR系列、Gtd/GTE系列、QGSY系列等
|
||||
|
气源压力
|
0.4-0.7MPa
|
|||||
|
履行尺度
|
设计制作
|
结构长度
|
法兰尺寸
|
压力温度
|
实验检验
|
|
|
GB12237
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
||

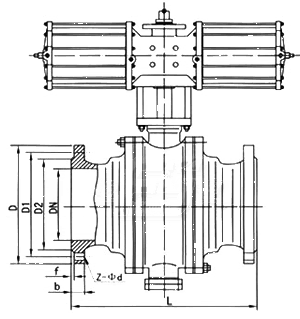

气动固定球阀的外形尺寸和连接尺寸，请接洽我们索取。
