需要一种更好的驱动器以使 LED 背光源的本钱和复杂性与CCFL大致相当。通过以高达每串30mA 的电流来驱动6串各由10个LED 组成的LED串，LT3598 满足了上述请求。该器件还具有一个内置的电源>开关以节俭空间和设计时间。效率通过一个自适应反馈环路来优化，该反馈环路负责监督所有的 LED 引脚电压，以供给一个高至正好足以点亮全部 LED 串的输出电压。即使在 VIN 高于 VOUT 的情况下，LT3598 也将持续调节 LED 电流。LED 电流降额可基于编程LED 温度(通过一个 NTC 电阻分压器或通过设置芯片结温来实现)。
典范利用
图1示出了LT3598用于驱动60 个LED 的6个信道，每串LED的电流被设置为20mA。CTRL 引脚和 PWM 引脚分辨负责供给仿真调光和数字调光功效。True Color PWM&#8482； 调光供给了恒定的 LED 色彩和一个 3000:1 的调光比。图2 示出了LED 串之间的±0.5％ 典范电流匹配准确度，它产生了始终如一的光散布，这在大型背光源利用中是非常重要的。

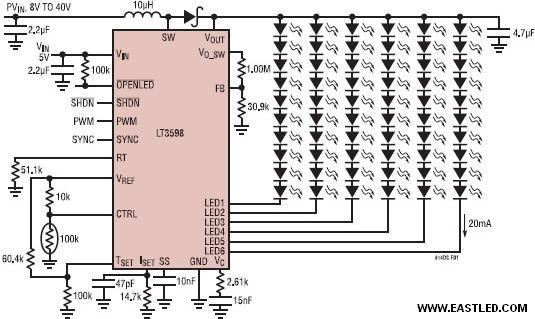

图1：用于驱动60个20mA LED的驱动电路图
图2：图1所示的LED电流匹配准确度
需要更多的电流?
对于那些每串LED 需要多于30mA 电流的利用，可以轻易地通过 LT3598 多个信道的组合来供给较高的 LED 电流。图 3 示出了一种能够以高达每串 90mA 的电流来驱动两串 LED 的配置。在 125°C 结温 (最坏情况) 条件下的 1000:1 PWM 调光波形示于图 4。

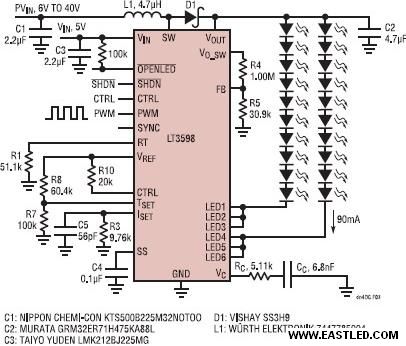

图3：用于驱动两串90mA LED的驱动电路图
图4：图3所示电路供给的1000:1 PWM调光波形
用于供给热保护功效的TSET 引脚
可通过设置TSET 引脚电压来限制LT3598 的内部结温。当达到该温度时，假如结温持续增加，则 LED 电流将线性地减小(如图 5 所示)。这种热调剂功效在高环境温度条件下供给了重要的保护作用，并答应针对典范(而不是最坏情况) 环境温度来对某种给定的利用进行优化。
图5：Tset功效在高温条件下电流变更图
停用信道才能
可以把未应用的LED引脚连接至VOUT 来将它们停用，这样就没有电流流进停用的信道。故障检测将疏忽任何连接至VOUT 的信道。图6示出了一款具两个停用信道的利用电路，它产生了高达90％ 的效率。
图6：两个停用的通道和4串LED电路图
结论
LT3598 是一款具有一个内置电源开关的通用型LED驱动器，合适驱动多串LED。凭借其坚固的故障检测功效，甚至还可以供给高PWM调光比。此外，当所有的LED串均开路时，一个电压环路将调节输出电压。
