1) LED显示屏的基础构成
显示屏系统由三大部分构成，即：信号源、把持系统和显示屏屏体。
信号源 所有可接收信号
字幕机：播放转动文字
录像机：播放录像带信号
电 视：接收本地无线电视信号
摄像机：接收摄像机信号，实现实况转播。
影碟机：播放DVD，VCD等内容
PC机：实时显示盘算机上播放内容
把持系统 信号接进、变换、处理、传输、成像把持
通过各种卡(如视频采集卡或多媒体卡)，将模仿信号转换为数字信号，针对LED显示的特点对信号进行变换和再处理，通过扫描电路实现图像的真实还原。
显示屏 屏体显示信号源内容
显示文字文本，图形图片信息或显示图象视频信息。实是现场直播，转播广播电视卫星电视；播放录象机，影碟机等视频节目；通过字幕机实现在电视画面上叠加文字信息，全景，特写等实是编纂和播放功效。显示各种图形，图案，动画；显示多种文字，文字可无级放缩。

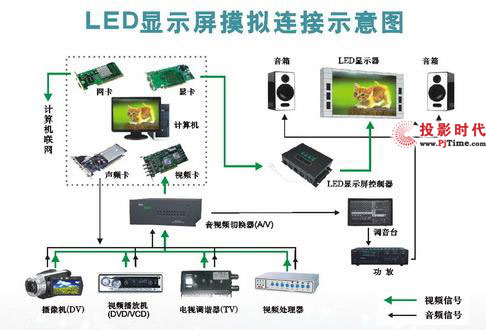

2) LED显示屏模仿连接及系统把持后果图
3) LED全彩显示屏把持及显示技巧特点
1、采用国际最先进的65536（16bit）级灰度把持技巧，彻底解决全彩显示屏在低灰度显示时的马赛克现象，使显示的图像过渡自然，色彩细腻、鲜艳，完整实现视频源的真实还原。
2、显示对照度达到6400：1，使显示的图像层次分明，克服了全彩显示屏受外界亮度变更带来的影响。
3、显示色彩可达到281.5万亿种，完整满足各种高级视频源的输进请求，可显示完善鲜艳的色彩。
4、采用虚拟像素显示技巧，在显示尺寸雷同的情况下，比普通的LED显示屏的明白度提高4倍，使LED显示屏可显示无与伦比的精致图像。（见下图）
5、采用驱动板级灰度把持技巧，将非线性校订功效集成进驱动板芯片之中，采用65536（16bit）级灰度校订技巧，大大提高了数据传输速率，同时提高系统稳固性，以非线性校订的方法驱动LED管，使LED显示屏适应人眼的非线性需求，从而显示出活泼逼真的视频画面，图像更加稳固。
6、采用千兆级单网线传输技巧和板级灰度处理技巧，使数据传输速率大大提高，8扫显示屏扫描频率可达1200Hz，打消了LED显示屏的闪耀现象，打消了人眼观看的疲惫度，最大限度地满足了数码设备的拍摄需求。
7、采用恒流驱动电路，保证了LED发光管的稳固、可靠，同时延伸了LED发光管的应用寿命，也保证了LED发光管亮度的一致性。
8、可通过软件现场实现对LED显示屏整屏及每个单元模组的亮度、对照度的单独调剂，具有记忆功效，保证显示屏整屏亮度的一致性。
9、采用逐点亮度把持技巧，可保证LED显示屏整屏的均匀性，在显示屏经过几年运行后，LED发光管的亮度会呈现不同程度的衰减，采用逐点亮度调剂技巧只需要花两个小时即可让显示屏恢复到出厂时的均匀状态。
10、采用系统冗余技巧，可实现系统扫描把持器的双向数据传输，其中一个扫描把持器损坏或级连线故障不影响整屏正常显示。
