减压阀作用
减压阀是通过调节，将进口压力减至某一需要的出口压力，并保持稳定的阀门。按结构形式可分为活塞式减压阀、薄膜式减压阀、波纹管式减压阀等。活塞式减压阀体积小、便于调节、使用较广、但灵敏度较薄膜式低，制造工艺要求高，适用于空气、水、蒸汽等介质。特别是当介质温度较高时，大量选用活塞式减压阀。薄膜式减压阀敏感度较高，但薄膜易损坏，且使用温度受到限制，常用在水、空气等温度与压力不高的场合。波纹管式减压阀敏感度较高，但制造工艺复杂、成本高。
产品结构特点和用处
Y13H型先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀重要由阀座、主阀盘、活塞、弹簧等零件组成。导阀重要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变更，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功效。
产品重要用于蒸汽管路，起减压稳压作用。
| 流量系数(Cv) |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
重要技巧参数
| 公称压力(Mpa) | 1.6 | 2.5 |
| 壳体实验压力(Mpa)* | 2.4 | 3.75 |
| 密封实验压力(Mpa) | 1.6 | 2.5 |
| 最高进口压力(Mpa) | 1.6 | 2.5 |
| 出口压力范畴(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 压力特征偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特征偏差(Mpa)P2G | GB12246-1989 | |
| 最小压差(Mpa) | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | |
重要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 阀盘 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13/铜合金 |
| 活塞环 | 合金铸铁 |
| 导阀座 导阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主阀弹簧 | 50CrVA |
| 导阀主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |

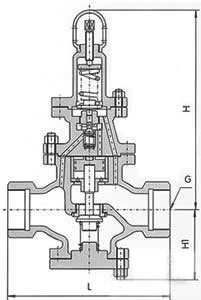

重要结构尺寸(法兰连接尺寸按GB4216的规定)
| 公称通径DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
Y13H型先导活塞式蒸汽减压阀的外形尺寸和连接尺寸，请接洽我们索取。
