减压阀作用

　　减压阀是通过调节，将进口压力减至某一需要的出口压力，并保持稳定的阀门。按结构形式可分为活塞式减压阀、薄膜式减压阀、波纹管式减压阀等。活塞式减压阀体积小、便于调节、使用较广、但灵敏度较薄膜式低，制造工艺要求高，适用于空气、水、蒸汽等介质。特别是当介质温度较高时，大量选用活塞式减压阀。薄膜式减压阀敏感度较高，但薄膜易损坏，且使用温度受到限制，常用在水、空气等温度与压力不高的场合。波纹管式减压阀敏感度较高，但制造工艺复杂、成本高。

当前位置减压阀 >> 先导活塞式气体减压阀

先导活塞式气体减压阀

用处

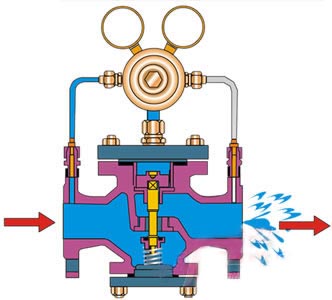

先导活塞式气体减压阀系列属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀重要由阀座、主阀盘、活塞、弹簧等零件组成。导阀重要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变更，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功效。
本产品重要用于气体管路，如空气、氮气、氧气、氢气、液化气、自然气等气体。

重要技巧参数

公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体实验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封实验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范畴(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特征偏差(Mpa)△P2P GB12246-1989
流量特征偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 X/F(聚四氟乙稀/橡胶)：O渗漏　Y(硬密封)：按GB12245-1989
重要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB/FCB*
阀座 阀盘 2Cr13/304*
缸套 2Cr13/25(镀硬铬)/304*
活塞 2Cr13/铜合金/铜合金*
活塞环 合金铸铁/对位聚苯*
导阀座 导阀杆 2Cr13/304*
膜片 1Cr18Ni9Ti
主阀 导阀弹簧 50CrVA
调节弹簧 60Si2Mn
密封垫(X/F/Y) 橡胶/聚四氟乙稀/硬质合金
导阀体 导阀盖 25/304*

重要结构尺寸(法兰连接尺寸按GB4216的规定)



公称通径DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465

先导活塞式气体减压阀的外形尺寸和连接尺寸，请接洽我们索取。
