减压阀作用

　　减压阀是通过调节，将进口压力减至某一需要的出口压力，并保持稳定的阀门。按结构形式可分为活塞式减压阀、薄膜式减压阀、波纹管式减压阀等。活塞式减压阀体积小、便于调节、使用较广、但灵敏度较薄膜式低，制造工艺要求高，适用于空气、水、蒸汽等介质。特别是当介质温度较高时，大量选用活塞式减压阀。薄膜式减压阀敏感度较高，但薄膜易损坏，且使用温度受到限制，常用在水、空气等温度与压力不高的场合。波纹管式减压阀敏感度较高，但制造工艺复杂、成本高。

当前位置减压阀 >> 高灵敏度蒸汽减压阀

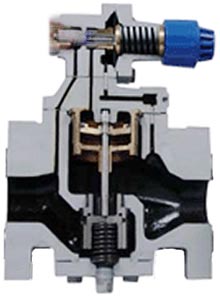

高灵敏度蒸汽减压阀

　　　　　　

用处

高灵敏度蒸汽减压阀系列属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀重要由阀座、主阀盘、活塞、弹簧等零件组成。导阀重要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变更，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功效。
本系列产品在普通减压阀基础上做了以下改良，加大了活塞面积，转变了节流结构，转变了密封情势，改良了导阀结构和调节弹簧情势，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变更的传感效能，提高了敏锐度，大大下降了因上游压力变更，流量变更等因素引起的压力偏差。
2、改良了流线散布，下降了噪声。
3、改良了密封面结构，延伸了密封面寿命。
本产品重要用于蒸汽管路，实用于进口压力变更大，流量变更大的蒸汽管路。

重要技巧参数

公称压力(Mpa) 1.0 1.6
壳体实验压力(Mpa)* 1.5 2.4
密封实验压力(Mpa) 1.0 1.6
最高进口压力(Mpa) 1.0 1.6
出口压力范畴(Mpa) 0.04-0.6 0.04-1.0
压力特征偏差(Mpa)△Pp2P GB12246-1989
流量特征偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.05 0.07
渗漏量 GB12245-1989
重要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀瓣 2Cr13
缸套 活塞 铝铁青铜
膜片 PH15-7Mo
活塞环 对位聚苯
导阀座 导阀瓣 2Cr13
主阀弹簧 50CrVA
导调主弹簧 50CrVA
调节弹簧 60Si2Mn

重要结构尺寸(法兰连接尺寸按GB4216的规定)

公称通径
DN		 外 形 尺 寸 连 接 尺 寸
L H H1 PN 1.0MPa PN 1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 414 45 12 95 65 414 45 14
20 140 160 65 105 75 414 55 14 105 75 414 55 14
25 150 168 68 115 85 414 65 14 115 85 414 65 14
32 180 185 75 135 100 418 78 16 135 100 418 78 16
40 180 185 78 145 110 418 85 16 145 110 418 85 16
50 200 193 88 160 125 418 100 16 160 125 418 100 16
65 230 208 98 180 145 418 120 18 180 145 418 120 18
80 260 228 117 195 160 418 135 18 195 160 818 135 20



高灵敏度蒸汽减压阀的外形尺寸和连接尺寸，请接洽我们索取。
