减压阀作用

　　减压阀是通过调节，将进口压力减至某一需要的出口压力，并保持稳定的阀门。按结构形式可分为活塞式减压阀、薄膜式减压阀、波纹管式减压阀等。活塞式减压阀体积小、便于调节、使用较广、但灵敏度较薄膜式低，制造工艺要求高，适用于空气、水、蒸汽等介质。特别是当介质温度较高时，大量选用活塞式减压阀。薄膜式减压阀敏感度较高，但薄膜易损坏，且使用温度受到限制，常用在水、空气等温度与压力不高的场合。波纹管式减压阀敏感度较高，但制造工艺复杂、成本高。

当前位置减压阀 >> 直接作用弹簧薄膜式减压阀

直接作用弹簧薄膜式减压阀

　　　　

产品结构特点和用处

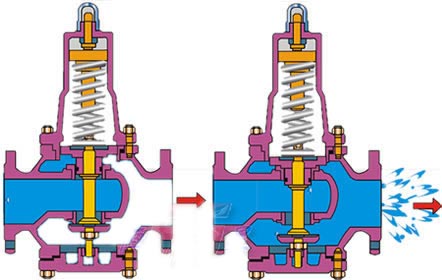

属于直接作用式薄膜弹簧减压阀系列。重要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，把持阀瓣开度完成减压稳压功效。
直接作用弹簧薄膜式减压阀在城市建筑、高层建筑的冷热供水系统中，可代替惯例分区水管，节俭设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作安稳，实用于水和非腐化性液体介质的管路。

流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

重要技巧参数

型号 Y410X / Y110X Y416X / Y116X Y42X
公称压力(Mpa) 1.0 1.6 2.5
壳体实验压力(Mpa)* 1.5 2.4 3.75
密封实验压力(Mpa) 1.0 1.6 2.5
最高进口压力(Mpa) 1.0 1.6 2.5
出口压力范畴(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特征偏差(Mpa)△P2P GB12244-1989
流量特征偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃

重要零件材料

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn

重要结构尺寸(法兰连接尺寸按GB4216的规定)

公称通径DN 外 形 尺 寸
L H Hl
15 160 225 90
20 160 265 98
25 180 265 110
32 200 265 110
40 220 320 125
50 250 320 125
65 280 325 130
80 310 385 160
100 350 385 170
125 400 430 200
150 450 430 210
200 500 560 240
250 650 690 290
300 800 800 335
350 850 880 375
400 900 980 405
450 900 1100 455
500 950 1130 465



直接作用弹簧薄膜式减压阀的外形尺寸和连接尺寸，请接洽我们索取。
